Nadat ik getest had met iSCSI wilde ook het NFS onderdeel testen. Dit werkt nog simpeler dan iSCSI. Hieronder leg ik het uit.

Als eerst open je de openfiler admin page.

Klik op Expert View dit is nodig om bij een paar essentiele opties te kunnen komen.

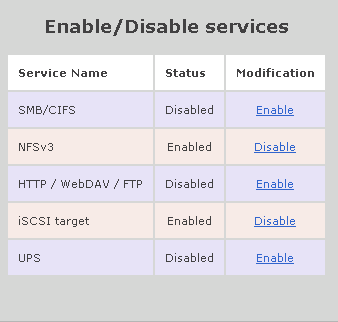

Nadat de Expert View is aangezet ga je naar het tabblad Services en Enable je de service NFSv3.


Vervolgens open je het tabblad Volumes en maak je daar een nieuwe volume aan met als bestands systeem EXT3.

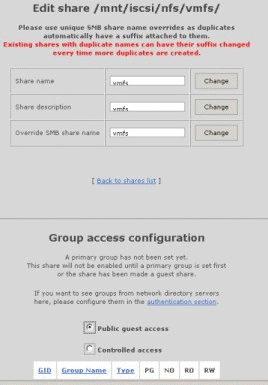

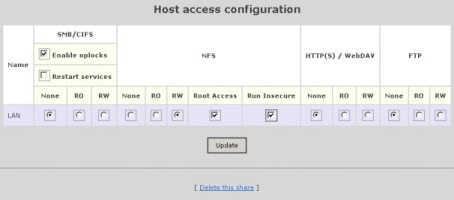

Ga daarna naar het tabblad Shares en klik op de share welke je wilt gebruiken voor NFS share. Voer daarna de onderstaande instellingen door.



Nadat alles is geconfigureerd in openfiler open je de Virtual Infrastructure client om de ESX3 server te gaan configureren.

Als eerste moet je even inloggen op het Service Console en het volgende commando uitvoeren:

esxcfg-firewall -e smbClient

Het bovenstaande commando configureerd de esx firewall zodat deze smb filesharing mogelijk maakt.

Met het onderstaande commando kun je zien of de firewall goed geconfigureerd is.

esxcfg-firewall -q

Voordat ik met NFS aan de gang ging had ik al getest met iSCSI. Omdat ik iSCSI gebruik maakt van een VMKernel port heb ik deze niet aan hoeven maken voor NFS. Let erop als je NFS voor het eerst configureerd dien je een VMKernel netwerk switch aan te maken. Dit doe je bij ConfigurationNetworking en daar voeg je een nieuwe switch toe.

Nadat je de VMKernel switch aangemaakt hebt of al geconfigureerd had. Kun je verder gaan met de volgende stap.

Klik op “Hosts & Clusters” daarna op je ESX3 host. Nu ga je naar het Tabblad Configuration en opent daar Storage (SCSI, SAN, and NFS). Klik nu op Add Storage.

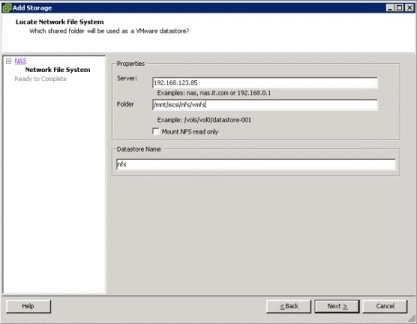

De onderstaande wizard word gestart.

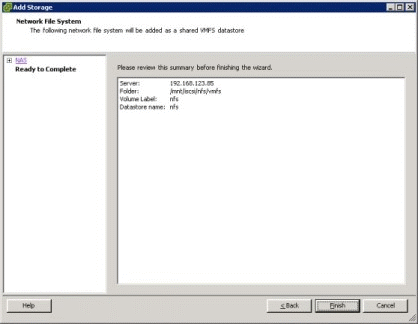

nfs2.gifVoeg het ip- address of dns naam in van je nfs server gevolgd door het voledige pad naam. Als laatste geef je een logische naam aan de nieuwe datastore in mijn geval was dit nfs. klik op finish om de wizard te voltooien.


Advertisement

5 thoughts on “VI3 with NFS through Openfiler

  1. Bedankt !!

    De firewall had ik net over het hoofd gezien 😦 Nadat ik die dus had geconfigureerd werkte NFS. Zeer handige site, ik ga ook even je iSCSI uitproberen als je het niet erg vindt 🙂

    AB

  2. waarschijnlijk wel. Ik heb dit alleen zelf niet getest, omdat opefiler ook blocklevel iscsi ondersteund. Zo kun je zowel NFS en iSCSI via een box testen.

  3. het is me gelukt met openfiler om vanuit esx server connectie te maken met nfs, ik ga verder testen hoe dat verder werkt.
