Microsoft: Windows Deployment Services (Server 2008)




In deze post lees je hoe je een basis WDS setup kunt maken. Het gaat om het installeren en configureren van WDS in Windows Server 2008, het capturen en deployen van een image.

WDS installeren

Via de Server manager kun je de WDS role installeren. Het kan echter ook via de Servermanagercmd.exe. Dit gaat als volgt: servermanagercmd.exe -install WDS

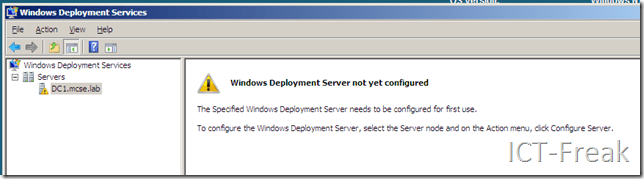

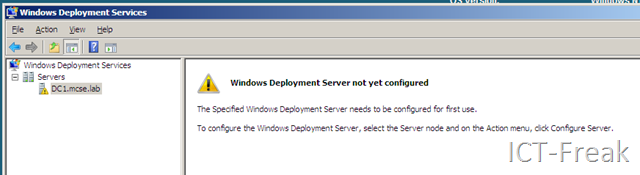

Daarna open je het Windows Deployment Service mmc.

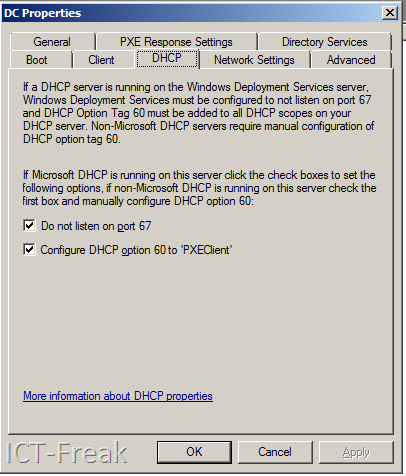

De volgende stap is het configureren van de DHCP server. Hier kun je kiezen uit twee opties:

  • Do not listen on port 67
  • Configure DHCP option to ‘PXEClient’

Als je DHCP hebt draaien op de WDS server dan selecteer je de beide opties.


Meer informatie over het configureren van de  DHCP options vind je hier: http://technet.microsoft.com/



Boot en Install images.

Er zijn drie verschillende soorten images:

  • Installation images (Server 2K8 / Vista)
  • Boot images (Als deze van een Server 2K8 dvd komt kun je hier Server 2k8 en Vista mee uitrollen)
  • Capture Boot images (Dit gebruik je voor het maken van een image)

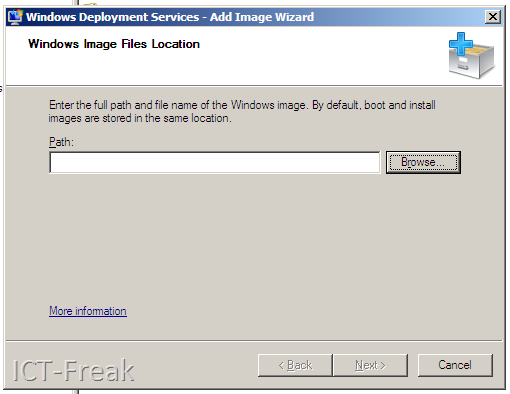

Het volgende scherm word gestart


Browse naar de volgende directory: CDRom\sources\

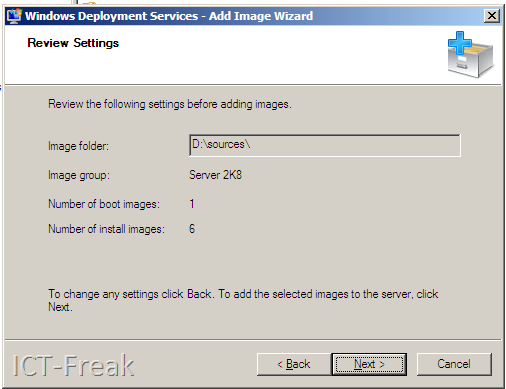

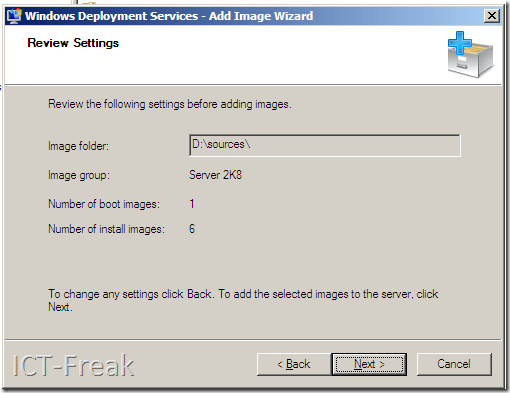

Zoals je kunt zien in het onderstaande plaatje staat er op de Windows 2K8 dvd één boot image en zes install images.


Als je gebruik maakt van Windows Server 2008 WDS, dan maak je alleen gebruik van Windows Server 2K8 Boot images. Deze bevat namelijk alle nieuwe features zoals bijvoorbeeld multicasting.

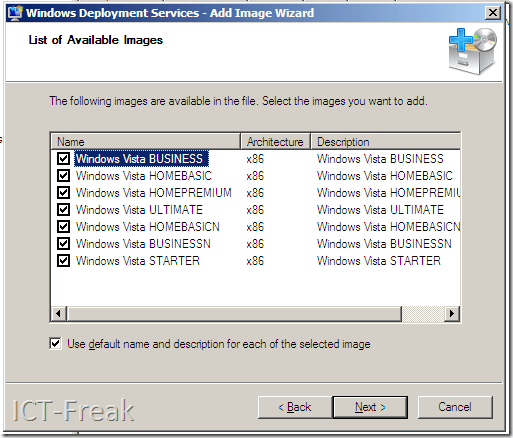

Mocht je ook de install images van Vista willen laden dan krijg je het volgende scherm te zien:




Create Capture Boot Image

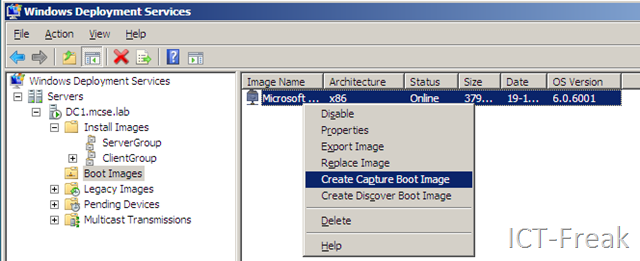

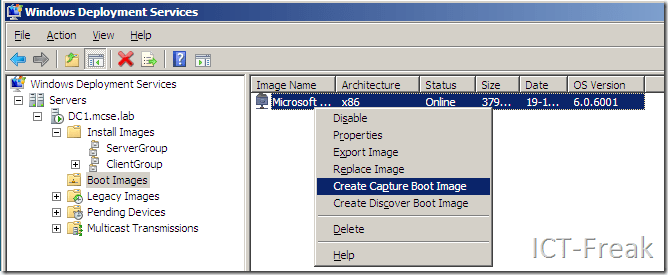

De capture boot image heb je nodig voor het capturen van een wds image van een source PC of VM. In het WDS management console ga je naar de node Boot images. Hier klik je rechts op de bestaande boot image en daarna op Create Capture  Boot Image.

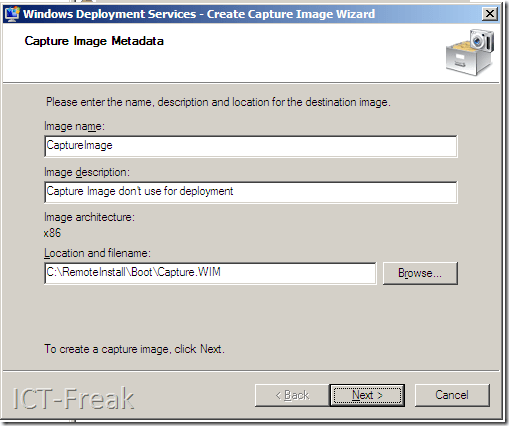

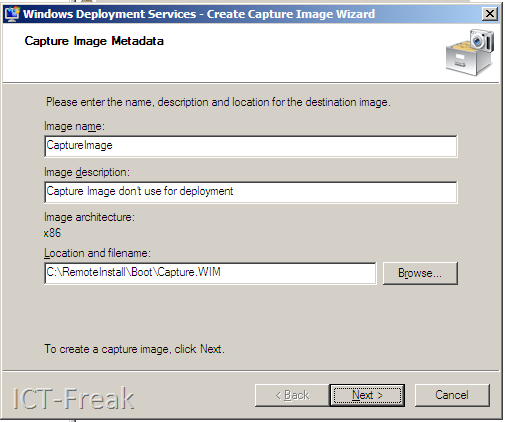

Geef de image een naam en een plaats op waar je image wilt opslaan.

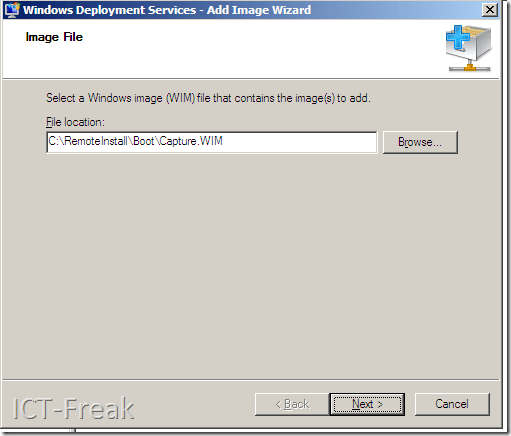

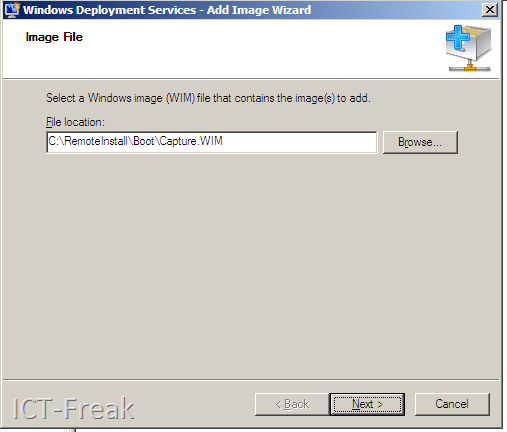

Nadat je de capture image hebt aangemaakt moet je deze nog toevoegen. Dit doe je door rechts te klikken in de boot image node en dan Add Boot Image.




Capture an Image

Nadat de WSUS server is geconfigureerd kunnen we images gaan maken. In het volgende deel van deze post zie je hoe dit in zijn werk gaat voor Windows Vista en Windows XP.



Windows Vista

Voordat je een image maakt van een Windows machine moet je eerst sysprep uit te voeren. In Windows Server 2008 en Vista vind je sysprep op de volgende locatie:

c:\Windows\System32\sysprep\sysprep.exe

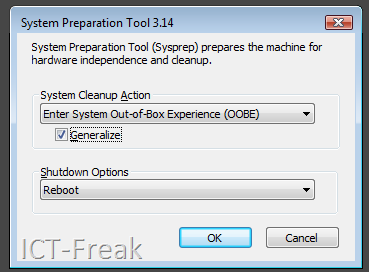

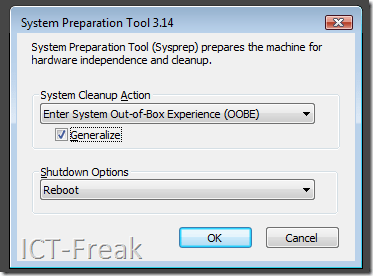

Daarna stel je sysprep als volgt in:


Sysprep is aan het werk.

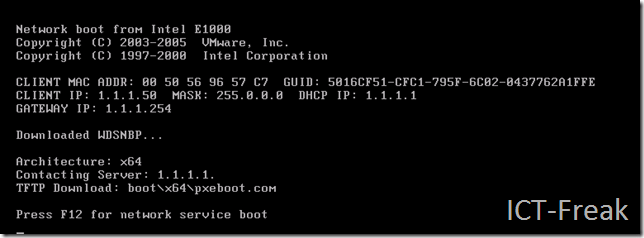

Nadat de PC opnieuw is opgestart, zorg je er voor dat deze opstart via PXE. Daarna nog even op F12 drukken om de Windows Boot Manager te starten.

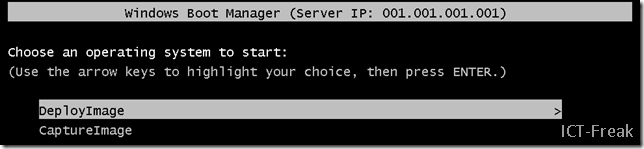

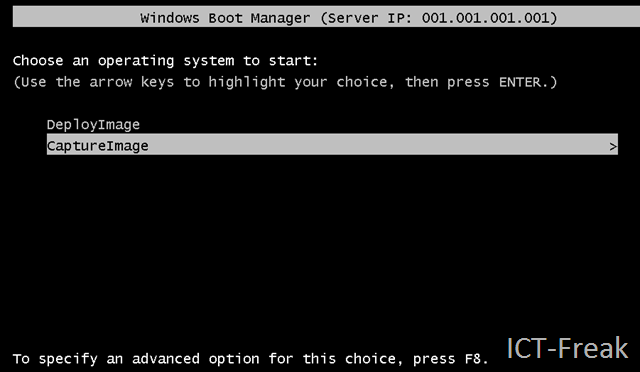

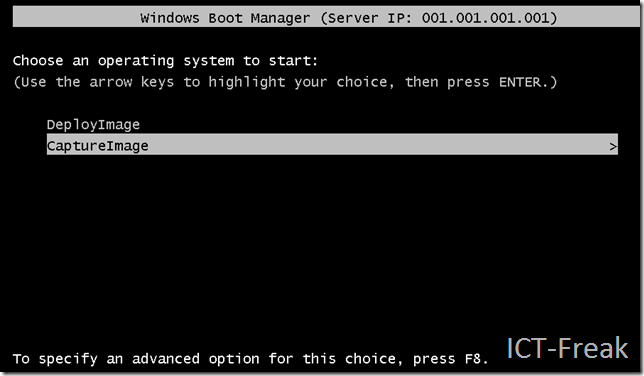

Kies in de de Windows Boot Manager de CaptureImage optie.

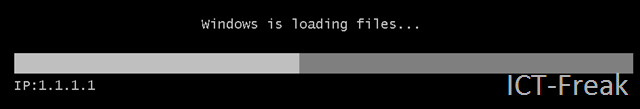

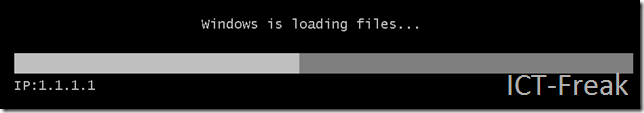

Daarna worden de Windows bestanden geladen.

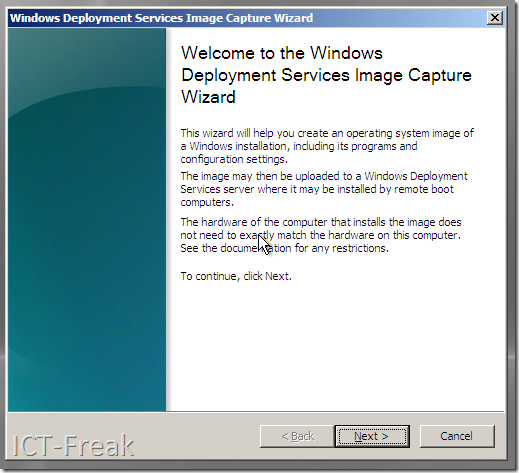

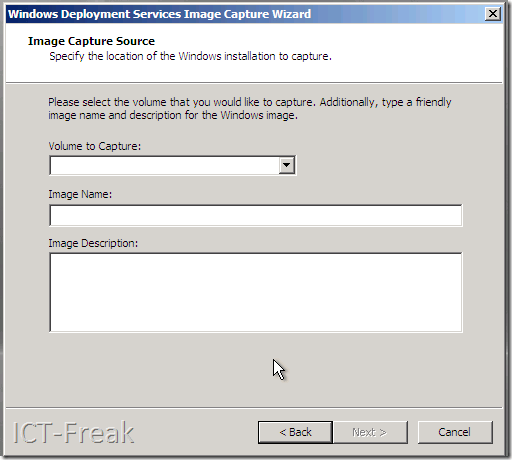

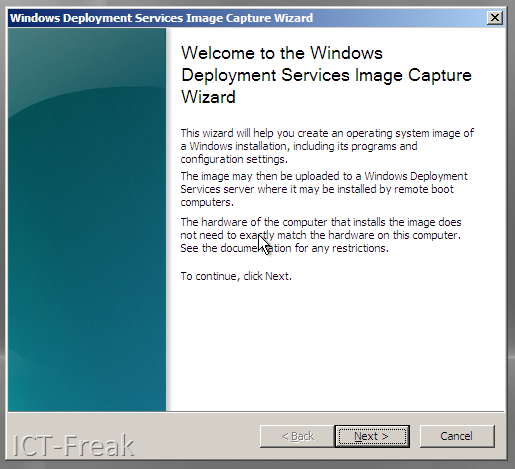

Vervolgens start de Windows Deployment Services Image Capture Wizard op.

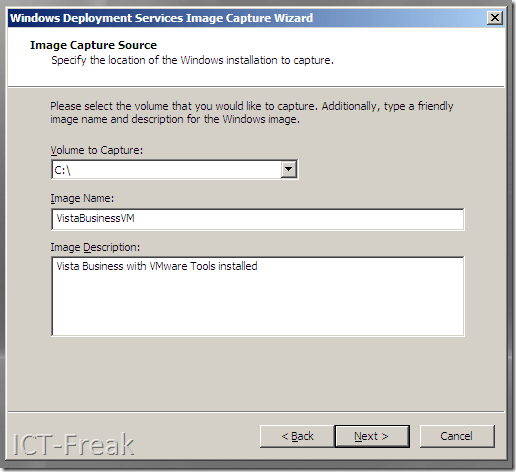

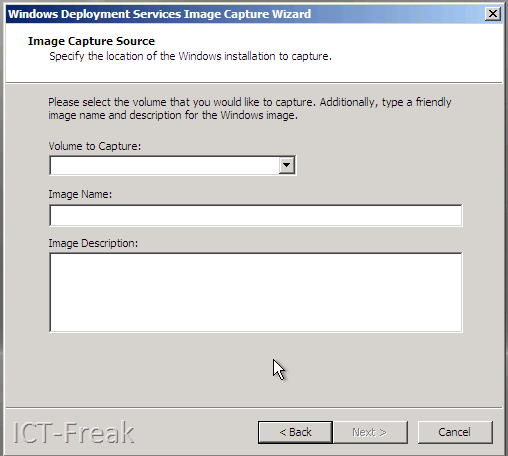

Geef aan welk volume je wilt Capturen, geef de image een naam en een description.

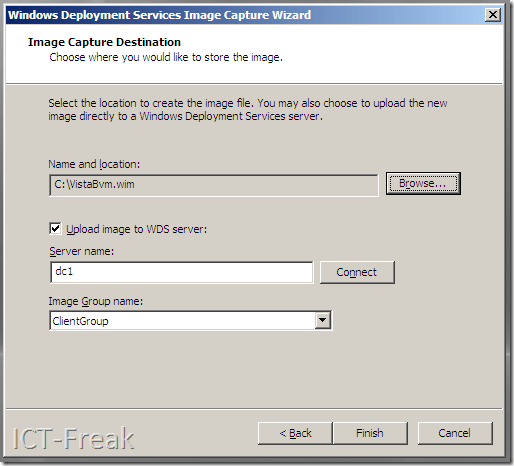

Daarna voer je de WDS instellingen in.

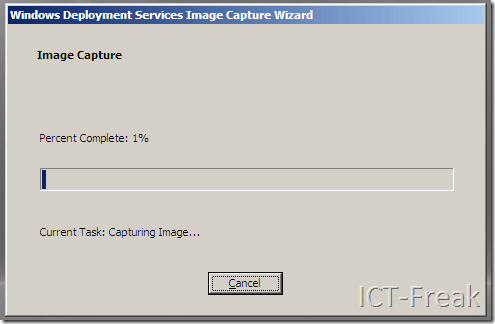

en de image wordt aangemaakt.

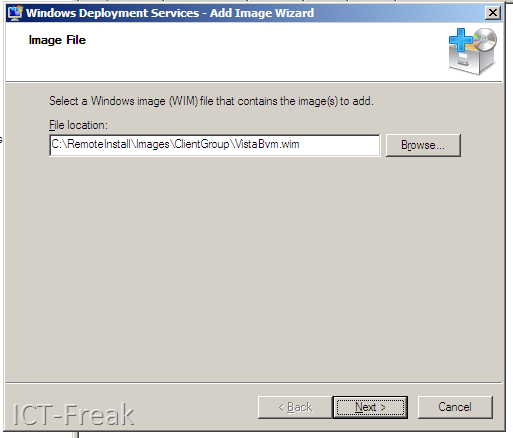

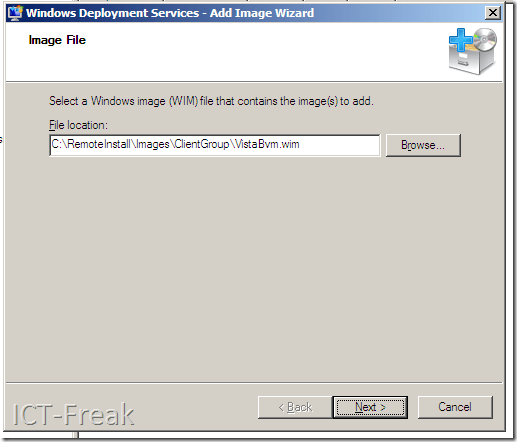

zodra de image op de server is geplaatst moet je deze nog even toevoegen.

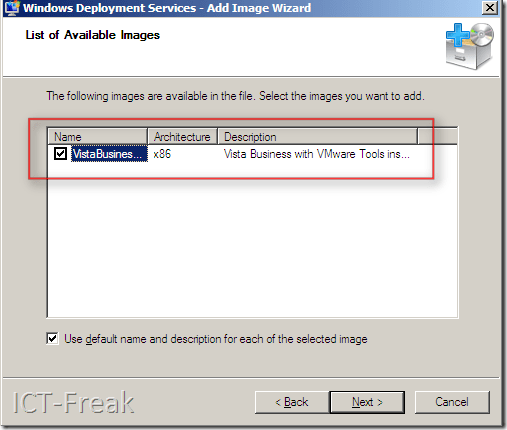

Hier zie je dat het de vers aangemaakte image betreft




Windows XP

Voordat je een image gaat maken van een Windows XP machine moet je eerst Sysprep uitvoeren.

Als je geen sysprep uitvoerd, loop je tegen het volgende aan:


De laatste versie van sysprep kun je hier downloaden:

http://www.microsoft.com/downloads/details.aspx?FamilyID=673a1019-8e3e-4be0-ac31-70dd21b5afa7&DisplayLang=en

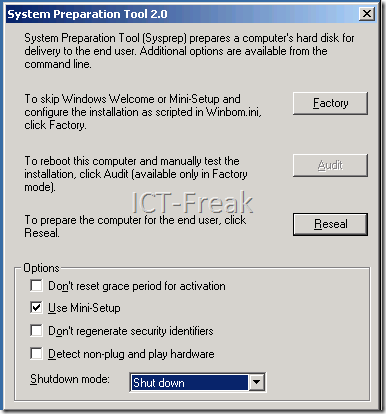

Pak de deploy.cab uit in de volgende map: C:\sysprep. Start daarna sysprep.exe op, vink alleen Use Mini-Setup aan en klik op Reseal.


Nadat je de image hebt weggeschreven moet je deze nog wel even toevoegen.

Deploy an Image

Nu je een image hebt gemaakt of de standaard install image wilt gebruiken wil je natuurlijk weten hoe je deze kunt deployen. Dit gaat als volgt.f

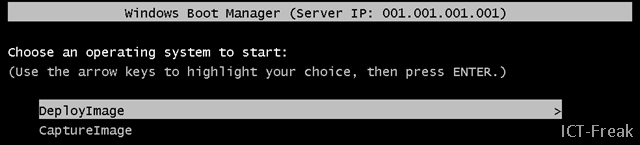

Start de PC op via PXE boot. Kies daarna voor de optie DeployImage

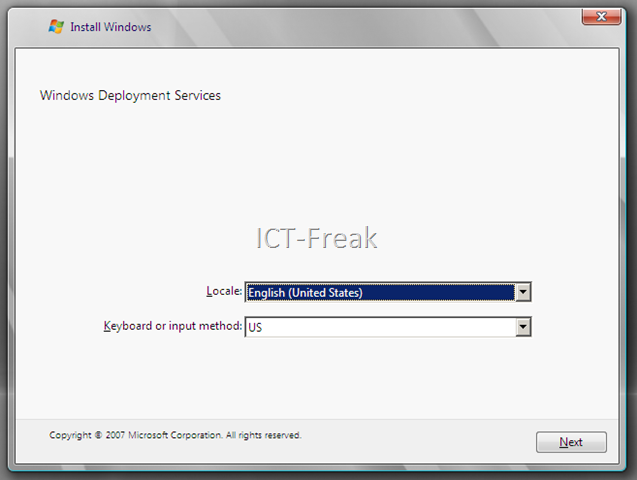

De volgende wizard wordt gestart.

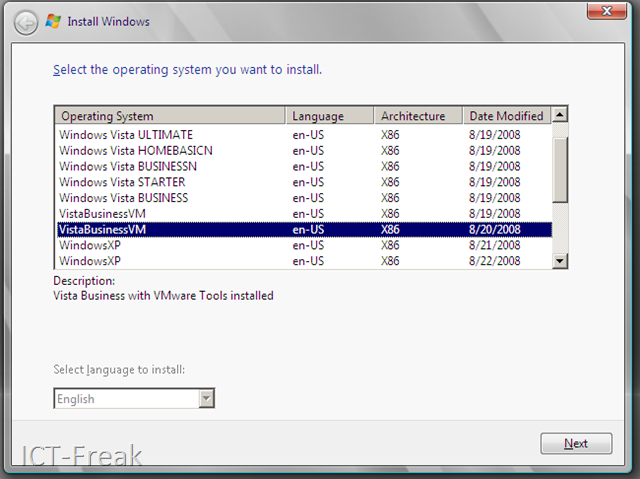

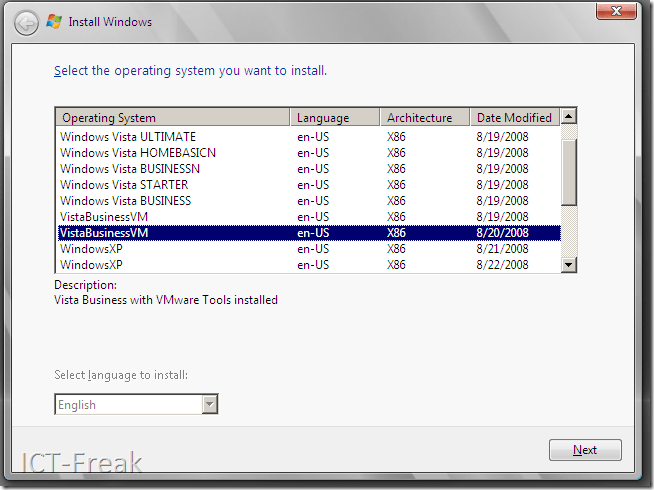

Daarna kun je een image kiezen.


De rest van de wizard spreekt voor zich.



More info

De WDS technet libary vind je hier: http://technet.microsoft.com/en-us/library/cc772106.aspx
